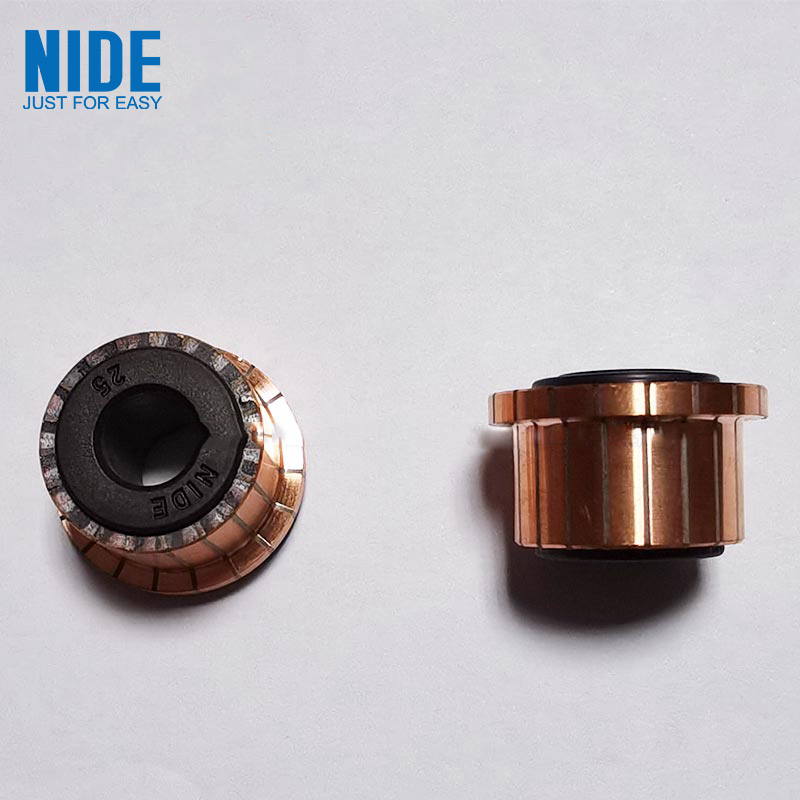

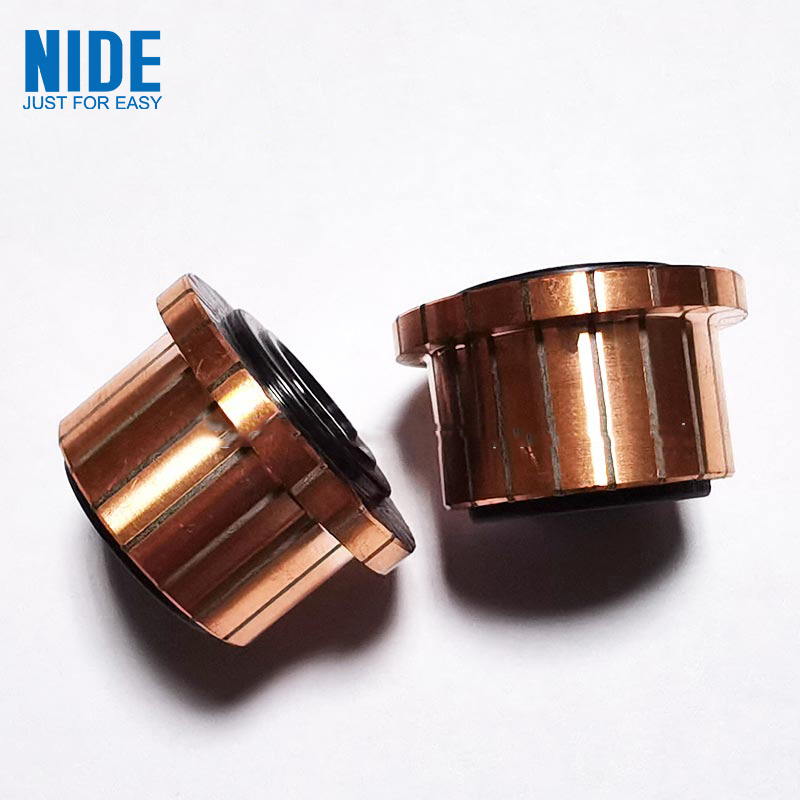

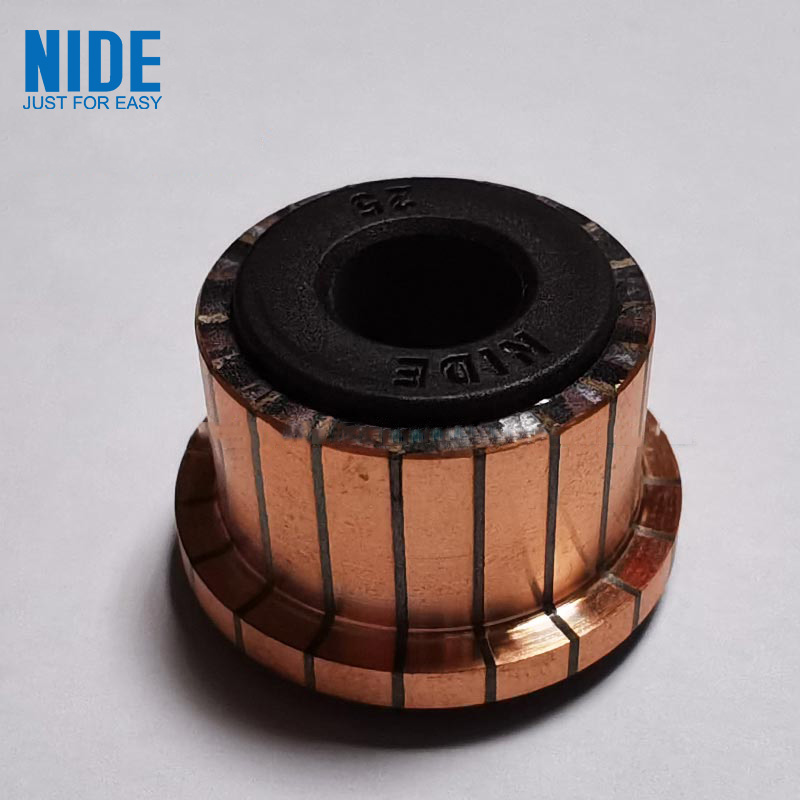

Komutatori i segmentit të veglave elektrike përfshin një bazë plastike dhe një fletë bakri të tipit slot. Pjesa e sipërme e fletës së bakrit komutues të tipit slot është e pajisur me një hap teli saldimi. Fletët e bakrit komutues të tipit slot ngjitur janë të izoluara dhe të izoluara nga fletë mikë. Qendra ka një vrimë të brendshme cilindrike të sipërme dhe një vrimë të brendshme cilindrike të poshtme të rregulluar në mënyrë koaksiale, dhe diametri i vrimës së vrimës cilindrike të sipërme është më i vogël se ai i vrimës cilindrike të poshtme,
Numri i modelit. |
OD (mm) |
ID (mm) |
Lartësia totale (mm) |
Gjatësia e segmentit (mm) |
Diametër me grep/ngritës.(mm) |
Bar Nr. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Komutatori i segmentit të veglave elektrike përdoret gjerësisht në industrinë e automobilave, pajisje shtëpiake, vegla elektrike dhe fusha të tjera.
Komutatori i segmentit të mjeteve të energjisë elektrike katipar i Përmirëson efektivisht forcën mekanike dhe performancën e shpejtësisë së tepërt.
