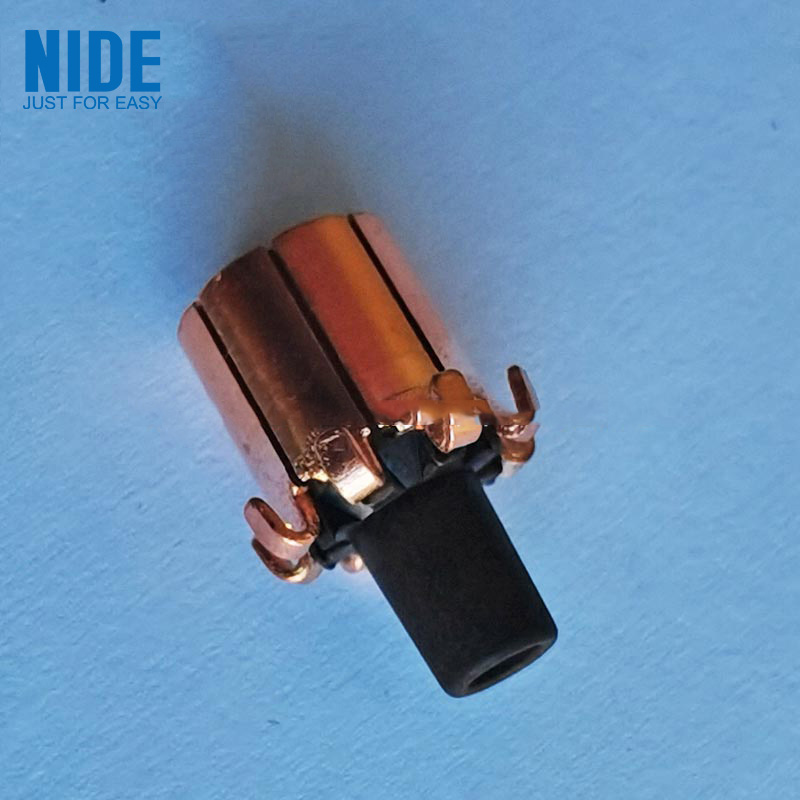

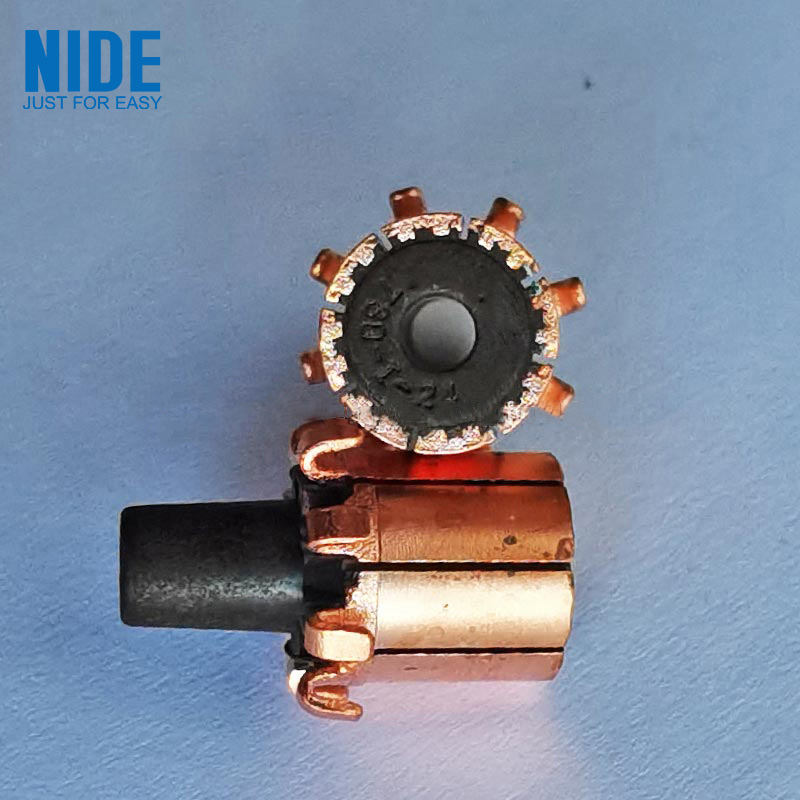

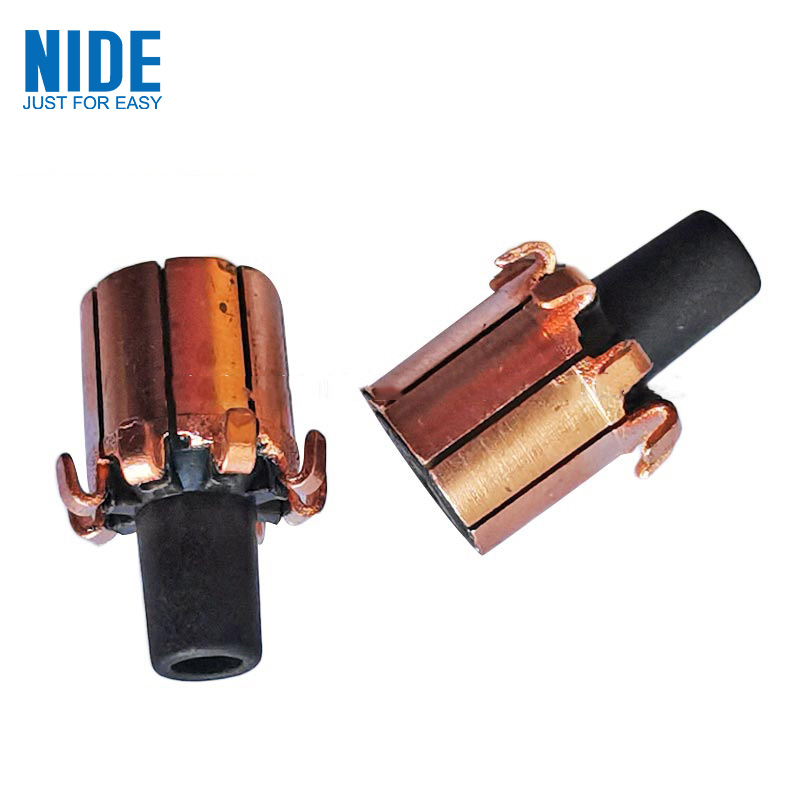

Ky komutator i armaturës së mjeteve të energjisë është një lloj komutatori mikromotorik me jetëgjatësi të gjatë. Qendra e këtij komutatori ka një vrimë me gisht. Komutatori ndahet në seksion me diametër të madh, seksion me diametër të mesëm dhe seksion me diametër të vogël. Disa segmente komutator janë të fiksuar në segment, dhe pjesët izoluese janë rregulluar midis segmenteve të komutatorit.
Model |
Diametri i jashtëm |
Vrima e brendshme |
Gjerësia e folesë |
Gjatësia e këmbës me grep |
Numri i Slotit |
Lartësia e bakrit |
Lartësia totale |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Sipërfaqja e segmenteve të Komutatorit Armature Tools Power është e pajisur me një shtresë antioksiduese tungsteni dhe molibdeni, e cila është e përshtatshme për brendësinë e mikro motorëve të përgjithshëm dhe përdoret si komutues motorësh.
Komutator i armaturës së veglave elektrike
