Komutator për veglat elektrike: Komponenti i vogël pas performancës së besueshme të motorit

Kur njerëzit përdorin mjete elektrike si stërvitje elektrike, bluarje këndore, sharra dhe makina lustruese, ata zakonisht fokusohen në fuqinë e motorit, shpejtësinë dhe qëndrueshmërinë. Megjithatë, brenda shumë motorëve elektrikë të krehur, një komponent i vogël luan një rol kritik në shndërrimin e energjisë elektrike në lëvizje mekanike -Komutator për veglat elektrike. Megjithëse një komutator është vetëm një pjesë e vogël e montimit të motorit, dizajni i tij ndikon drejtpërdrejt në efikasitetin e motorit, stabilitetin e funksionimit, nivelin e zhurmës dhe jetën e shërbimit. Në industritë që kërkojnë pajisje rrotulluese me shpejtësi të lartë, prodhimi i komutatorëve përfshin inxhinieri të saktë, përzgjedhje materiale dhe kontroll të rreptë të cilësisë.

Çfarë është një komutator për veglat elektrike?

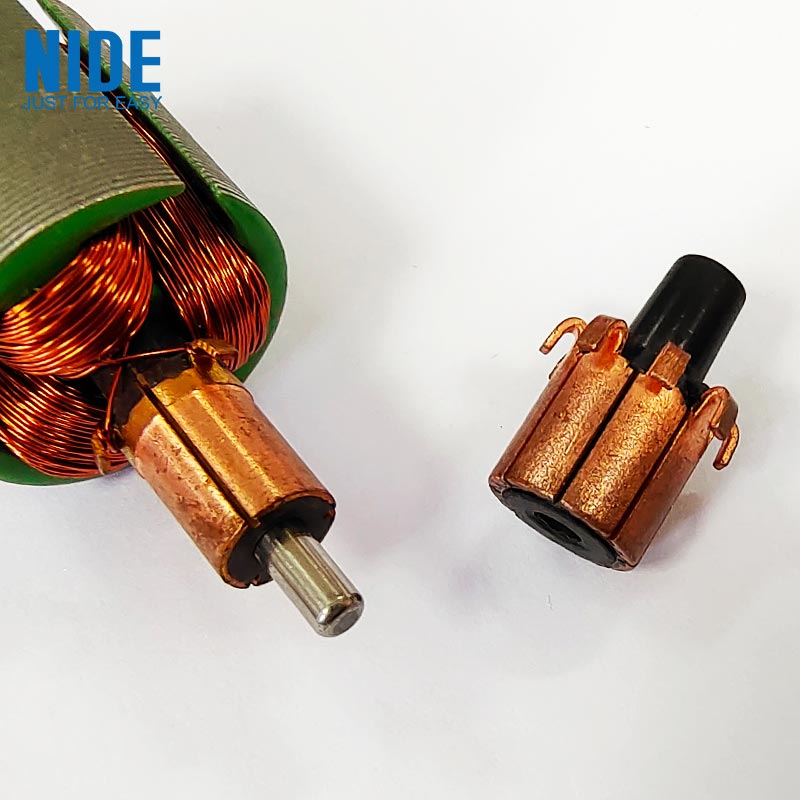

A Komutator për veglat elektrikeështë një komponent komutues elektrik rrotullues i përdorur në motorët DC me furçë dhe motorët universalë. Funksioni i tij kryesor është të kontrollojë drejtimin e rrymës që rrjedh nëpër mbështjelljet e motorit, duke lejuar që rotori i motorit të vazhdojë të rrotullohet. Një komutator tipik përbëhet nga:

Komponenti	Funksioni
Segmentet e bakrit	Kryeni rrymë elektrike midis furçave dhe mbështjelljes së rotorit
Material izolues	Ndan segmentet individuale të bakrit në mënyrë elektrike
Struktura bërthamë	Ofron mbështetje mekanike për funksionimin rrotullues
Terminalet e lidhjes	Lidh komutatorin me mbështjelljet e motorit

Gjatë funksionimit, furçat e karbonit kontaktojnë sipërfaqen e komutatorit rrotullues për të transferuar energjinë elektrike në motor.

Pse është i rëndësishëm komutatori në motorët e veglave elektrike?

Një motor i veglave elektrike funksionon në kushte të vështira: Shpejtësia e lartë e rrotullimit Fillimi dhe ndalimi i shpeshtë Ngarkesa të rënda mekanike Dridhje e vazhdueshme Komutatori duhet të mbajë kontakt të qëndrueshëm elektrik gjatë këtyre kushteve. Një komutator i projektuar mirë ndihmon në përmirësimin: Efikasiteti i motorit Stabiliteti i rrotullimit Përçueshmëria elektrike Jeta e funksionimit të veglave Nëse sipërfaqja e komutatorit konsumohet në mënyrë të pabarabartë, mund të çojë në probleme të tilla si: Shkëndijat e shtuara Fuqia e reduktuar e motorit Prodhimi i tepërt i nxehtësisë Jetëgjatësia e shkurtuar e furçës

Një sekret i industrisë: Cilësia e sipërfaqes së komutatorit ka rëndësi më shumë se pamja e saj

Një komutator mund të duket si një komponent i thjeshtë bakri, por gjendja e sipërfaqes së tij është jashtëzakonisht e rëndësishme. Prodhuesit e motorëve i kushtojnë vëmendje të madhe: Saktësia e segmentit Vrazhdësia e sipërfaqes Saktësia e rrumbullakësisë Hapësira e izolimit Edhe dallimet e vogla të prodhimit mund të ndikojnë: Stabiliteti i kontaktit me furçat e karbonit Rezistenca elektrike Gjenerimi i nxehtësisë Për veglat elektrike me shpejtësi të lartë, një çekuilibër i vogël në komponentin rrotullues mund të krijojë dridhje dhe të zvogëlojë performancën e motorit.

Materialet e përdorura në komutatorët e veglave elektrike

Kombinimi material i një komutatori përcakton performancën e tij elektrike dhe mekanike.

Segmentet e bakrit

Bakri përdoret zakonisht për shkak të: Përçueshmëri e lartë elektrike Performancë e mirë termike Vetitë mekanike të përshtatshme

Materialet izoluese

Izolimi midis segmenteve të bakrit parandalon qarqet e shkurtra elektrike. Materialet e zakonshme përfshijnë: Mika Komponimet izoluese me temperaturë të lartë

Materiale të veçanta të aliazhit

Disa aplikacione përdorin lidhje bakri për të përmirësuar: Rezistenca ndaj konsumit Forca mekanike Performanca me shpejtësi të lartë

Procesi i prodhimit prapa një komutatori të veglave elektrike

Prodhimi i një komutatori të besueshëm kërkon disa procese precize.

Formimi i segmentit të bakrit

Pjesët e bakrit formohen në segmente të sakta sipas kërkesave të dizajnit të motorit.

Formimi dhe montimi

Segmentet e bakrit fiksohen me materiale izoluese për të krijuar një strukturë të plotë rrotulluese.

Përpunimi dhe Përfundimi i Sipërfaqes

Sipërfaqja e komutatorit përpunohet saktësisht për të siguruar: Diametri i saktë Sipërfaqja e lëmuar e kontaktit Rrotullim i qëndrueshëm

Testimi

Inspektimet e cilësisë mund të përfshijnë: Matja dimensionale Testimi i përçueshmërisë elektrike Testimi i izolimit Testimi i ekuilibrit dinamik

Komutator vs Teknologjia motorike pa furça

Me zhvillimin e teknologjisë së motorëve pa furça, disa vegla moderne të energjisë kanë zëvendësuar motorët tradicionalë me furçë. Dallimet përfshijnë:

Veçori	Motori i krehur me komutator	Motor pa furça
Struktura	Përdor furça dhe komutator	Përdor sistemin elektronik të kontrollit
Mirëmbajtja	Kërkon ndërrimin e furçës me kalimin e kohës	Zakonisht konsumi më i ulët mekanik
Kostoja	Dizajn më ekonomik	Kërkesa më të larta teknologjike
Aplikimi	E zakonshme në shumë vegla elektrike tradicionale	Përdoret gjithnjë e më shumë në mjete të avancuara

Pavarësisht rritjes së motorit pa furça, motorët e bazuar në komutator mbeten të përdorur gjerësisht për shkak të teknologjisë së tyre të pjekur, avantazheve të kostos dhe performancës së besueshme.

Aplikimet e zakonshme të komutatorëve në veglat elektrike

Komutatorët përdoren gjerësisht në motorë për:

Stërvitje elektrike

Siguroni rrotullim të qëndrueshëm për operacionet e shpimit dhe fiksimit.

Makina me kënd

Mbështet rrotullimin me shpejtësi të lartë në kushte të vështira pune.

Sharrat elektrike

Ruani funksionimin e motorit gjatë ngarkesave të prerjes.

Lëmues dhe mjete lustruese

Siguroni kontroll të qëndrueshëm të shpejtësisë për përpunimin e sipërfaqes.

Sfida e fshehur: Menaxhimi i nxehtësisë dhe veshjes

Një nga sfidat më të mëdha në projektimin e komutatorit është kontrolli i marrëdhënies midis performancës elektrike dhe konsumit mekanik. Gjatë funksionimit: Furçat krijojnë fërkime Rryma elektrike gjeneron nxehtësi Rrotullimi krijon stres mekanik Një dizajn i mirë i komutatorit duhet të balancojë: Përçueshmëria Rezistenca ndaj konsumit Stabiliteti i temperaturës Besueshmëria e kontaktit Kjo është arsyeja pse përzgjedhja e materialit dhe saktësia e prodhimit janë thelbësore.

Tendencat e ardhshme të komutuesve të veglave elektrike

Teknologji e përmirësuar e materialeve

Zhvillimet e ardhshme mund të fokusohen në: Materiale më të mira rezistente ndaj konsumit Performanca e përmirësuar e aliazhit të bakrit Jetë më e gjatë shërbimi

Prodhim me precizion të lartë

Pajisjet e avancuara të prodhimit do të përmirësojnë: Saktësia dimensionale Konsistenca e sipërfaqes Efikasiteti i motorit

Zhvillimi i Motorit Hibrid

Megjithëse motorët pa furçë po rriten, teknologjitë e përmirësuara të motorëve me furçë mund të vazhdojnë të shërbejnë për aplikacione industriale dhe të ndjeshme ndaj kostos.

Përfundim: Një komponent i vogël që mbështet mjete të fuqishme

Një komutator për veglat elektrike mund të fshihet brenda motorit, por roli i tij është thelbësor për konvertimin e energjisë elektrike dhe funksionimin e qëndrueshëm. Nëpërmjet prodhimit të saktë, materialeve të avancuara dhe përmirësimit të vazhdueshëm, komutatorët vazhdojnë të mbështesin performancën e besueshme në stërvitje, mulli, sharra dhe shumë vegla të tjera elektrike. Ky komponent i vogël rrotullues tregon se si edhe pjesët më të vogla mund të kenë një ndikim të madh në performancën e pajisjeve industriale.
